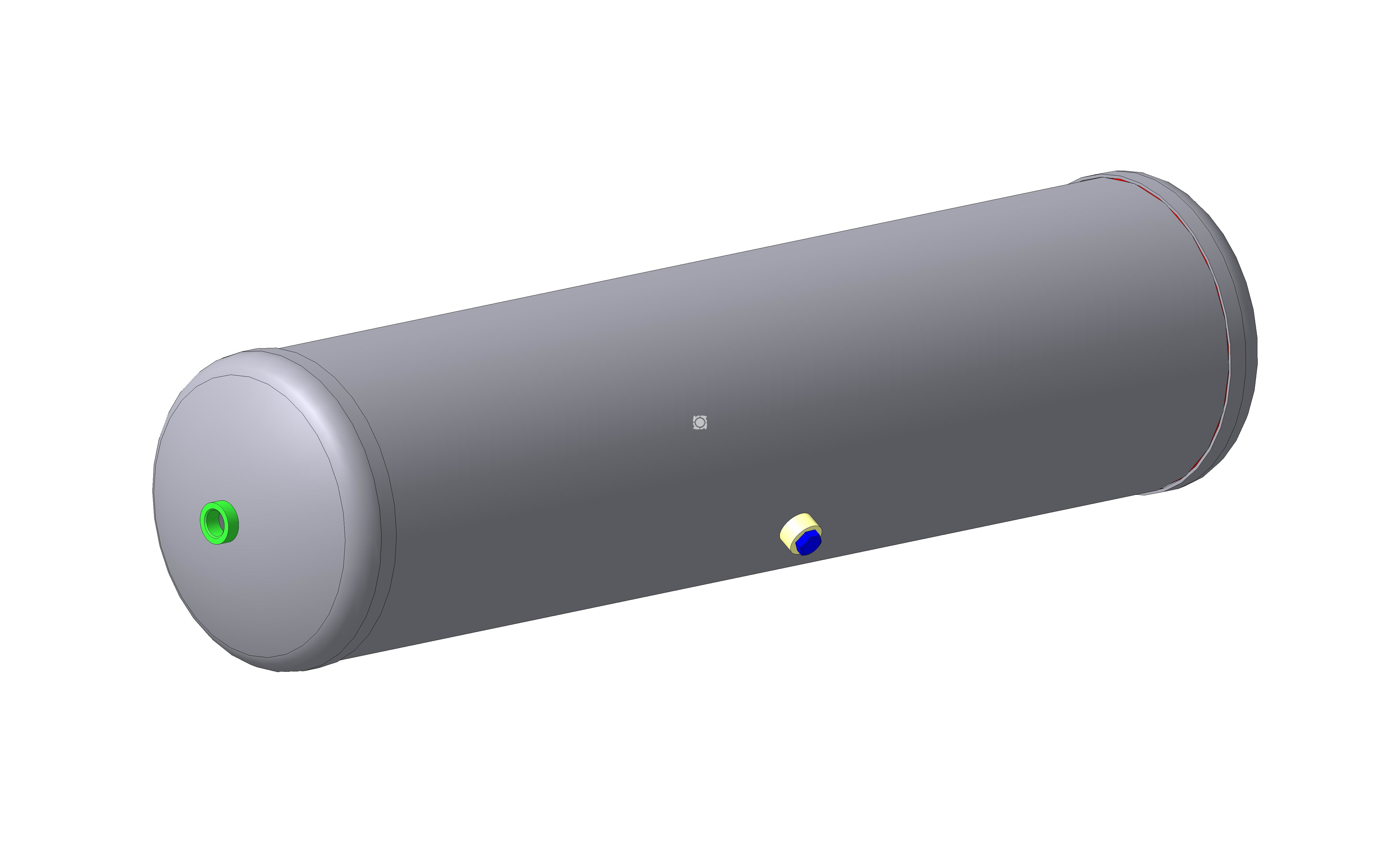

Производится согласно ГОСТа 1561-75, это стандарт распостраняется на воздушные резервуары для автоматических тормазов грузовых и пассажирских вагонов, электропоездов, дизельпоездов иполнения У по ГОСТ 15150-69, а также вагонов метрополитена и трамваев.
| Типоразмеры резервуаров |
Расчетное давление, МПа (кгс/см2) |
Вместимость, л |

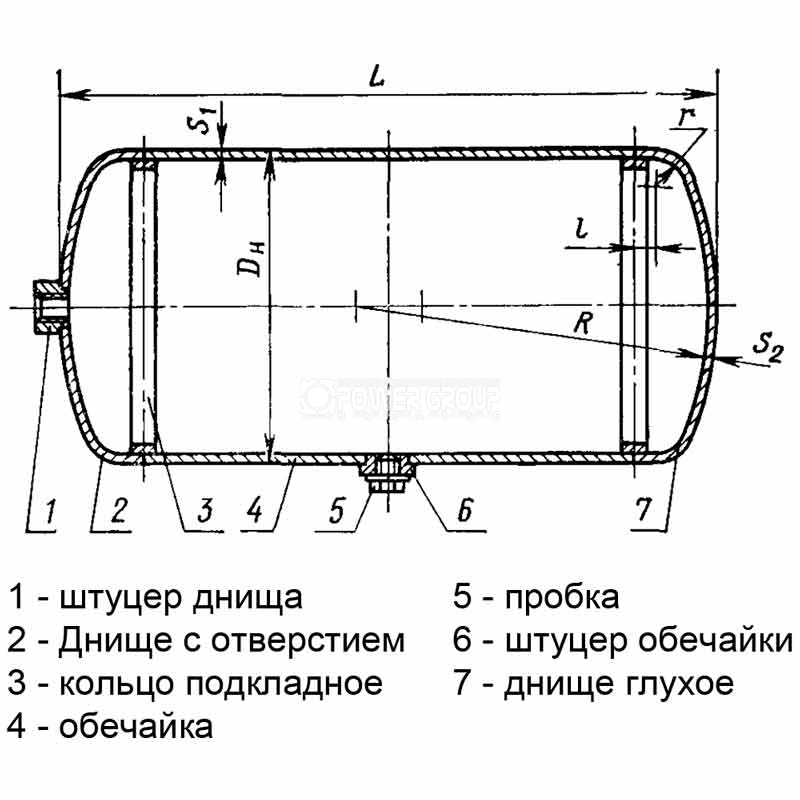

Размеры, мм | Номинальный размер резьбы штуцера, дюймы |
|||||||
| L | DH | R | S1 | S2 | r | l | |||||
| не мение | обечайка | днища | |||||||||
| Р7-8 | 0,7 (7) | 8 | 210 | 250 | 300 | 2,5 | 3,0 | 0,1R | 16 | 1/2" | 3/4" |
| Р7-12 | 12 | 300 | 1/2" | ||||||||
| Р7-24 | 24 | 550 | 1"; 3/4" | ||||||||
| Р7-38 | 38 | 605 | 300 | 3/4" | |||||||
| Р7-55 | 55 | 860 | 1"; 3/4" | ||||||||
| Р7-78 | 78 | 1210 | |||||||||
| Р7-100 | 100 | 1510 | 3/4" | ||||||||
| Р7-110 | 110 | 1653 | |||||||||
| Р7-135 | 135 | 1180 | 400 | ||||||||
| Р10-9 | 1,0 (10) | 9,5 | 234 | 250 | 3,9 | 1/2" | |||||
| Р10-20 | 20 | 475 | 3/8" | ||||||||
| Р10-55 | 55 | 860 | 303 | 3,9 | 3/4" | ||||||
| Р10-100 | 100 | 1050 | 358 | 3/4" | |||||||
| Р10-170 | 170 | 1362 | 416 | 400 | 4,0 | 5,0 | 24 | 3/4* | 11/4";3/4"; 1/2" | ||
| Р10-300 | 300 | 1172 | 610 | 502 | 5,0 | 6,0 | 50 | 1/2"; 1" | 11/4" | ||
*- по требованию заказчика
Примечание:
1. Допускается увеличение высоты днища за счет уменьшения длины обечайки
2. Допускается дополнительно устанавливать штуцеры на глухое днище и обечайке по согласованию с заказчиком
3. Допускается применение подкладных планок для продольных сварных соединений
4. Отклонение фактической вместимости резервуаров от указаной в таблице не превышают 3%
Наружная поверхность резервуаров окрашена по ГОСТ 7409-73, ГОСТ 12549-67 и ГОСТ 16303-70. Перед покраской резервуары подвергаются всем видам испытаний и контоля.

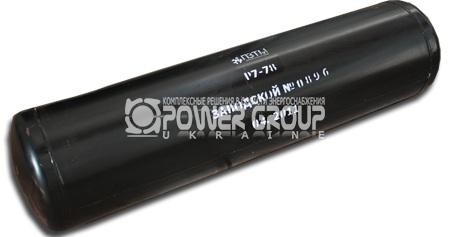

На глухом днище или обечайки резервуара наносятся маркировки:
- условный номер
- обозначение резервуара
- номер резервуара
- год и месяц изготовления
Срок службы резервуара - 20 лет
Гарантийный срок 5 лет со дня ввода резервуара в эксполотацию
