Газораспределительный пункт (ГРП) шкафного типа представляет собой ящик из несгораемых материалов, внутри которого находится оборудование, предназначенное для снижения давления газа и поддержания его в заданных параметрах. Можно выделить ГРП, предназначенные для следующих целей: снижение давления; учет расхода газа для коммерческих целей и регулировка давления.

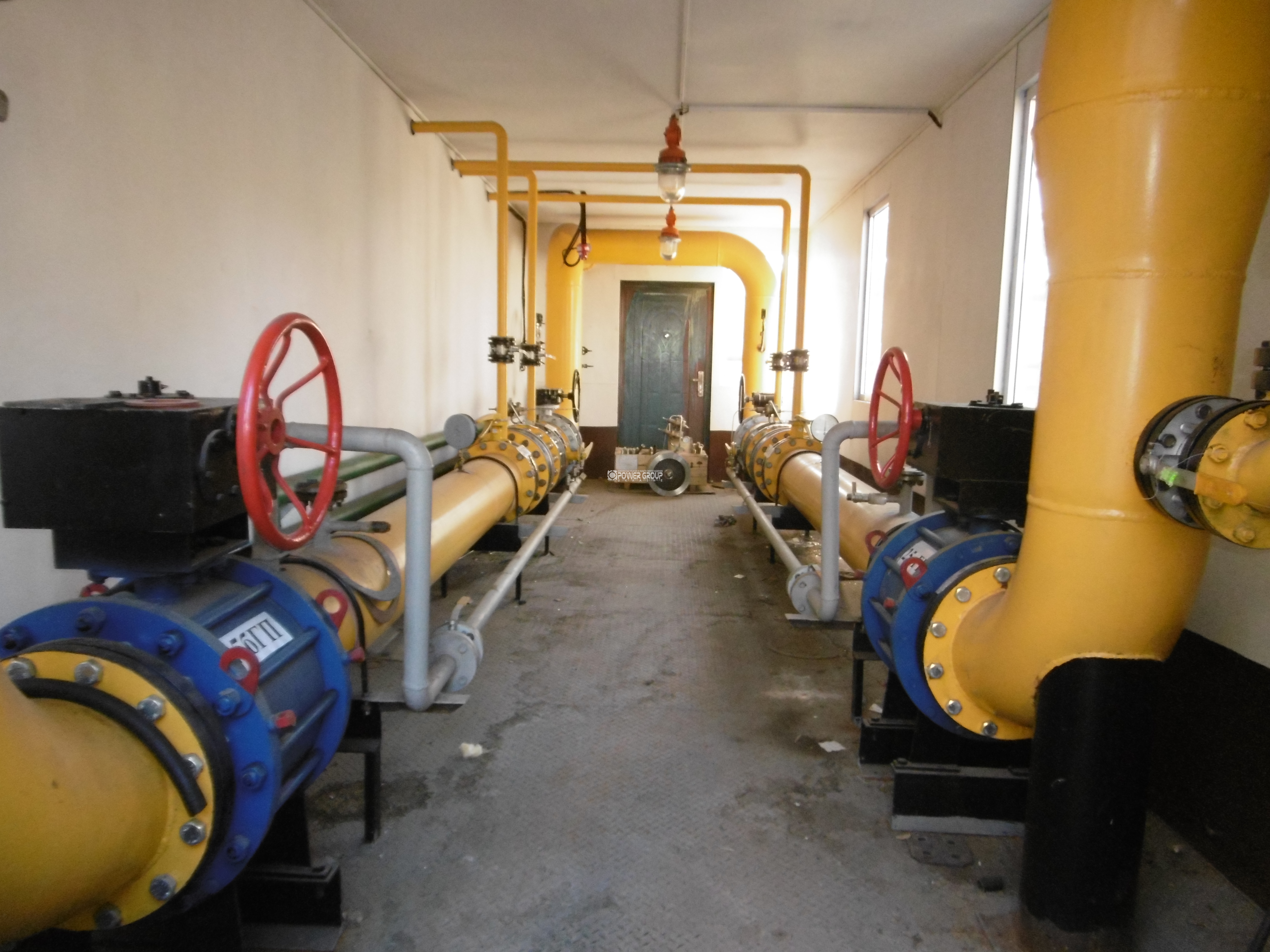

В соответствии с назначением в ГРП (ГРУ) размещается следующее оборудование:
- регулятор давления, автоматически понижающий давление газа и поддерживающий его в контролируемой точке на заданном уровне;
- предохранительный запорный клапан, автоматически прекращающий подачу газа при повышении или понижении его давления сверх заданных пределов (устанавливается перед регулятором по ходу газа);
- предохранительное сбросное устройство, сбрасывающее излишки газа из газопровода за регулятором в атмосферу, чтобы давление газа в контролируемой точке не превысило заданного. Подключается к выходному газопроводу, а при наличии расходомера (счетчика) — за ним (перед сбросным устанавливается запорное устройство);
- фильтр для очистки газа от механических примесей. Устанавливается перед предохранительным запорным клапаном;
- обводной газопровод (байпас) с последовательно расположенными двумя запорными устройствами (по байпасу производится подача газа во время ревизии и ремонта оборудования линии редуцирования, его диаметр принимается не меньшим чем диаметр-седла клапана регулятора).

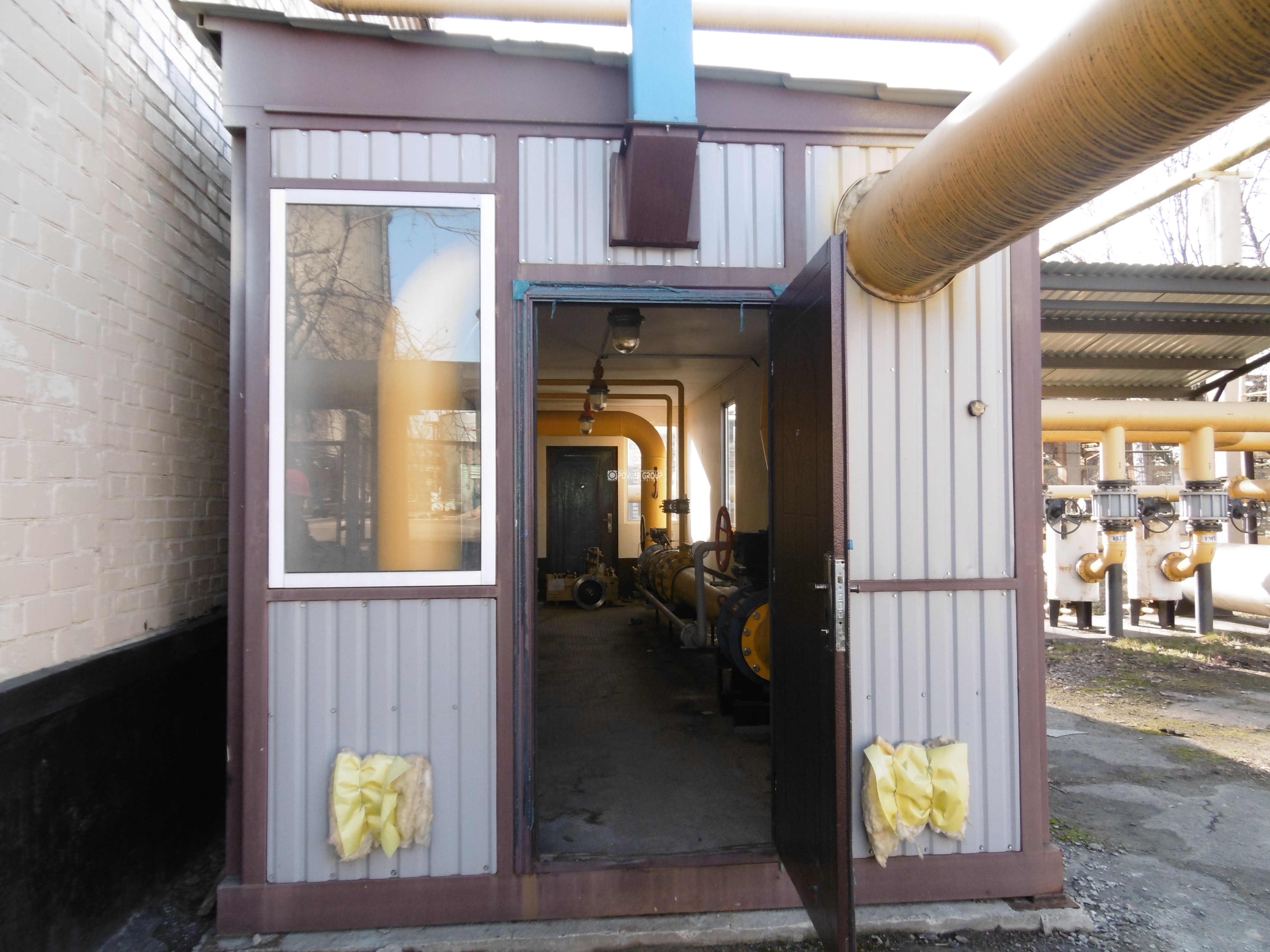

Чтобы определить оптимальные технические характеристики устройства необходимо учитывать потребности, а также условия его эксплуатации. Газорегуляторные пункты монтируют как в отдельных зданиях, так и в шкафах, пристройках.
