Циклонные сепараторы разработаны для высокоффективного удаления влаги и загрязнений из систем сжатого воздуха. В корпусе расположены лопасти, которые задабт проходящему воздуху вихревое движение.
В результате центрабежных сил частицы влаги (масло и вихдух) циклоного сепаратора, Набирают достточный вес и соскальзывают на дно сепаратора. В нижней части корпуса сепаратора находится зона без центробежных сил, что предотвращает возвращение конденсата в поток воздуха.
Для выведения конденсата используются автоматические или механический кондатоотводчик. Цеклоные сепараторы могут быть выполнены из нержавеющей стали
Рабочее давление: 1,6МПа
Производительность: от 1760 до 12550 Нм°/ч
Температурный диапазон: от 1,5 до 65 ³С
Материал: углеродистая сталь, нержавеющая сталь
Модель | максимальлное давление |
Производитель ность (при 7 бар (и.д.), 20 °C) |
диапазон рабочих температур |

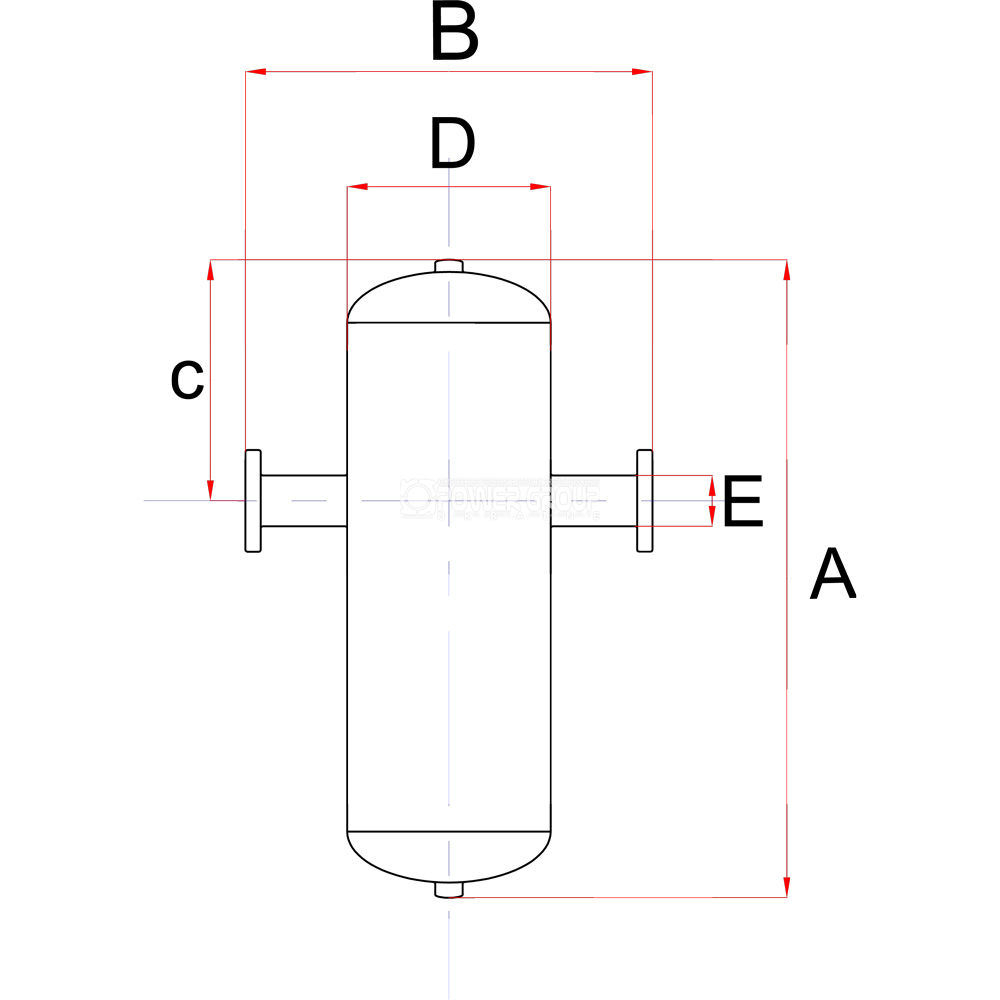

РАЗМЕРЫ | ВЕС | ||||
МПа | Нm³/ч | °C | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | кг | |
ФС-Ц-80 | 1,6 | 1 760 | 1,5 - 65 | 720 | 400 | 165 | 219 | 80 | 33 |
ФС-Ц-100 | 1,6 | 2 200 | 1,5 - 65 | 890 | 460 | 236 | 244 | 100 | 45 |
ФС-Ц-125 | 1,6 | 3 940 | 1,5 - 65 | 980 | 550 | 250 | 273 | 125 | 58 |
ФС-Ц-150 | 1,6 | 5 300 | 1,5 - 65 | 1040 | 570 | 250 | 300 | 150 | 81 |
ФС-Ц-200 | 1,6 | 5 820 | 1,5 - 65 | 1110 | 690 | 265 | 350 | 200 | 107 |
ФС-Ц-250 | 1,6 | 8 520 | 1,5 - 65 | 1330 | 800 | 360 | 480 | 250 | 207 |
ФС-Ц-300 | 1,6 | 10 770 | 1,5 - 65 | 1470 | 820 | 408 | 550 | 300 | 280 |
ФС-Ц-350 | 1,6 | 12 550 | 1,5 - 65 | 1670 | 920 | 471 | 622 | 350 | 379 |
